Станки для перемотки и намотки кабеля, провода и др.
Поставка станков и измерителей длины:
Станки перемотки кабеля, шланга, провода, троса, каната, веревки, шланга, ротанга, трубки пвх.
Измерители ИДМ 20, ИДМ 30, ИДМ 40, ИДМ 65 и др.
Делайте заказы.
www.raduga-textilja.ru
+79184692483
Станки для перемотки кабеля, провода, троса. Устройство для перемотки кабеля. Станок экономичной серии, ручного типа, перематывает кабель диаметром 1-20мм.Такой станок идеально подойдет для строительных и электротехнических магазинов.
Станок с ручным приводом, легкого класса, предназначенный для намотки кабеля или провода с бухты на бухту и его измерения.
УНК Станок для намотки провода
- комплектуется измерителем длины И-20 (20 мм) размотка материала D=20 mm / масса бухты 30 кг / диаметр бухты 400 мм
Устройство намотки кабеля УНК с И-20, СИМ 05-1/17) - это станок с ручным приводом, легкого класса, предназначенный для намотки кабеля или провода с бухты на бухту и его измерения. Устройство намотки УНК разработано для перемотки кабеля не более 30 кг.
Для облегчения съема бухты устройство оснащено удобной складываемой ручкой. Технологический контроль длины осуществляется измерителем тип ИДМ (И), измерители реализованы на электронном счетчике тип СИМ 05-1/17. Конструкция станка проста, функциональна и состоит из нескольких основных узлов: рама; приемный барабан; отдающий барабан; измеритель длины; электронный счетчик. Производитель оставляет за собой право вносить изменения в конструкцию Товара, не ухудшающие его характеристик.
Максимальный диаметр кабельной продукции 20 мм.
• Максимальная масса бухты 30 кг.
• Диаметр бухты 400 мм.
• Принцип работы: воздействие рукой оператора на приводную стойку.
• Способ перемещения: стационарный.
• Время сохранения информации: неограниченное.
• Электронный счетчик.
• Питающее напряжение счетчика 220 В.
• Габаритные размеры 1310х400х350 мм.
• Масса 15 кг.
Максимальный диаметр кабельной продукции 20 мм.
• Максимальная масса бухты 30 кг.
• Диаметр бухты 400 мм.
• Принцип работы: воздействие рукой оператора на приводную стойку.
• Способ перемещения: стационарный.
• Время сохранения информации: неограниченное.
• Электронный счетчик.
• Питающее напряжение счетчика 220 В.
• Габаритные размеры 1310х400х350 мм.
• Масса 13 кг.
Конструкция станка проста, функциональна и состоит из нескольких основных узлов: рама; приемный барабан; отдающий барабан; измеритель длины; электронный счетчик.
Устройство обеспечивает аккуратное формирование бухт; оснащено измерительным устройством, обеспечивающим точность измерения; система управления проста и удобна; обладает надежностью; удобная складываемая ручка.
Станок намоточный СП 0,5
предназначен для проведения отмоток кабеля, провода, троса диаметром 1-20 мм с одновременным измерением длины в бухты диаметром до 500 мм и массой до 50 кг.
Комплектуется ручным раскладчиком.
Благодаря складному технологическому барабану съем готовой бухты осуществляется без особых усилий.
Может комплектоваться измерителями И 20, И 40 или И 70.
Станок перемоточный СП 0,5
предназначен для перемотки кабеля, провода, троса диаметром 3-20 мм с одновременным измерением длины с бухты на бухту диаметром до 500 мм.
Идеальное решение для кабельных магазинов.
Так же может быть выполнен со следующими размерами технологических барабанов:
СП 0,4 - диаметр технологических барабанов 400 мм,
СП 0,7 - диаметр технологических барабанов 700 мм*.
СП 0,6 - диаметр технологических барабанов 600 мм*.
*отдающий технологический барабан с регулировкой внутреннего диаметра.
Может комплектоваться измерителями длины кабеля,
провода И 20, И 40 или И 70.
Станок намоточный СП 0,5
предназначен для проведения отмоток кабеля, провода, троса диаметром 1-20 мм с одновременным измерением длины в бухту диаметром до 500 мм.
Идеальное решение для кабельных магазинов и складов.
Так же станок может быть выполнен со следующими размерами технологических барабанов:
СП 0,4 - диаметр технологических барабанов 400 мм,
СП 0,6 - диаметр технологических барабанов 600 мм,
СП 0,7 - диаметр технологических барабанов 700 мм.
В качестве отдающей/подающей стойки могут служить стойки или стеллажи для размотки бухт.
Может комплектоваться измерителями И 20, И 40 или И 70.
Станок перемоточный СП 0,5
предназначен для проведения отмоток кабеля, провода, троса диаметром 1-20 мм с одновременным измерением длины с бухты в бухту диаметром до 500 мм.
Идеальное решение для кабельных магазинов.
Так же может быть выполнен со следующими размерами технологических барабанов:
СП 0,4- диаметр технологических барабанов 400 мм,
СП 0,6- диаметр технологических барабанов 600 мм*,
СП 0,7 - диаметр технологических барабанов 700 мм*.
*отдающий технологический барабан с регулировкой внутреннего диаметра.
Может комплектоваться измерителями И 20, И 40 или И 70.
Станок перемоточный СП 0,7
предназначен для проведения отмоток кабеля, провода, троса диаметром 1-20 мм с одновременным измерением длины с бухты в бухту диаметром до 700 мм.
Идеальное решение для кабельных магазинов.
Так же может быть выполнен со следующими размерами технологических барабанов:
СП 0,4 - диаметр технологических барабанов 400 мм,
СП 0,5- - диаметр технологических барабанов 500 мм*.
СП 0,6- - диаметр технологических барабанов 600 мм*.
*отдающий технологический барабан с регулировкой внутреннего диаметра.
Может комплектоваться измерителями И 20, И 40 или И 70.
Станок для перемотки кабеля СПК 0,5- это отличное, недорогое решение для точной и быстрой перемотки кабеля (провода, троса) с бухты на бухты с одновременным измерением длины.
В стандартном исполнении имеет в своем составе измеритель длины кабеля ИДК-20, который позволяет работать с перематываемым материалом диаметром до 20 мм. При необходимости может комплектоваться измерителями кабеля большего диаметра.
Характеристики перемоточного станка СПК 0,5:
• Максимальный диаметр кабельной продукции 20 мм.
• Максимальная масса бухты 30 кг.
• Диаметр приемной бухты 500 мм.
• Принцип работы: ручной привод,
• Способ перемещения: стационарный.
• Время сохранения информации: неограниченное.
• Реверсивный электронный счетчик.
• Питающее напряжение счетчика 220 В.
• Габаритные размеры 1410х500х405 мм.
• Масса 22 кг.
НК/И-40 Станок для намотки провода - комплектуется измерителем длины И-40 (40 мм) размотка материала D=40 mm / масса бухты 30 кг / диаметр бухты 600 мм (раздвижная шейка)
НК/И-20 Станок для намотки провода - комплектуется измерителем длины И-20 (20 мм) размотка материала D=20 mm / масса бухты 30 кг / диаметр бухты 600 мм
НК/И-20 Станок для намотки провода - комплектуется измерителем длины И-20 (20 мм) размотка материала D=20 mm / масса бухты 50 кг / диаметр бухты 700 мм
НК/И-40 Станок для намотки провода - комплектуется измерителем длины И-40 (40 мм) размотка материала D=40 mm / масса бухты 50 кг / диаметр бухты 700 мм
Станок намоточный - комплектуется измерителем длины И-20 (20 мм) размотка материала D=20 mm / масса бухты 30 кг / диаметр бухты 400 мм
Устройство намотки кабеля - это станок с ручным приводом, легкого класса, предназначенный для намотки кабеля или провода с бухты на бухту и его измерения. Устройство намотки разработано для перемотки кабеля не более 30 кг. Для облегчения съема бухты устройство оснащено удобной складываемой ручкой. Технологический контроль длины осуществляется измерителем тип ИДМ (И), измерители реализованы на электронном счетчике тип Мераграф. Конструкция станка проста, функциональна и состоит из нескольких основных узлов: рама; приемный барабан; отдающий барабан; измеритель длины; электронный счетчик. Производитель оставляет за собой право вносить изменения в конструкцию Товара, не ухудшающие его характеристик.
бухта, с которой необходимо произвести отмотку помещается на отдающий барабан. Барабан для обеспечения центровки бухты имеет специальные штыри, на которых центрируется бухта относительно оси вращения. Свободный конец перематываемого кабеля закрепляется на приемном барабане. Далее протягивается через измерительное устройство, в зависимости от модификации, доводится до зоны резания, фиксируется и производится сброс счетчика и с этой точки ведется измерение длины кабеля или другого перематываемого материала. Отмотка кабеля на устройстве производится оператором, с помощью мускульной силы рабочего путем вращения приемного барабана за специальную ручку.
• Максимальный диаметр кабельной продукции 20 мм.
• Максимальная масса бухты 30 кг.
• Диаметр бухты 400 мм.
• Принцип работы: воздействие рукой оператора на приводную стойку.
• Способ перемещения: стационарный.
• Время сохранения информации: неограниченное.
• Электронный счетчик.
• Питающее напряжение счетчика 220 В.
• Габаритные размеры 1310х400х350 мм.
• Масса 13 кг.
Станок намоточный - комплектуется измерителем длины И-40 (40 мм) размотка материала D=40 mm / масса бухты 30 кг / диаметр бухты 400 мм
• Максимальный диаметр кабельной продукции 40 мм.
• Максимальная масса бухты 30 кг.
• Диаметр бухты 400 мм.
• Принцип работы: воздействие рукой оператора на приводную стойку.
• Способ перемещения: стационарный.
• Время сохранения информации: неограниченное.
• Электронный счетчик.
• Питающее напряжение счетчика 220 В.
• Габаритные размеры 1310х400х350 мм.
• Масса 13 кг.
Станок намоточный +ИД 20. (ИД40)
Устройство намотки кабеля, провода, шланга и др (И-20, Мераграф) - это станок с ручным приводом, легкого класса, предназначенный для намотки кабеля или провода с бухты на бухту и его измерения. Устройство намотки разработано для перемотки кабеля не более 30 кг. Для облегчения съема бухты устройство оснащено удобной складываемой ручкой. Технологический контроль длины осуществляется измерителем тип ИДМ (И), измерители реализованы на электронном счетчике тип Мераграф. Конструкция станка проста, функциональна и состоит из нескольких основных узлов: рама; приемный барабан; отдающий барабан; измеритель длины; электронный счетчик. Производитель оставляет за собой право вносить изменения в конструкцию Товара, не ухудшающие его характеристик.
Принцип работы - бухта, с которой необходимо произвести отмотку помещается на отдающий барабан. Барабан для обеспечения центровки бухты имеет специальные штыри, на которых центрируется бухта относительно оси вращения. Свободный конец перематываемого кабеля закрепляется на приемном барабане. Далее протягивается через измерительное устройство, в зависимости от модификации, доводится до зоны резания, фиксируется и производится сброс счетчика и с этой точки ведется измерение длины кабеля или другого перематываемого материала. Отмотка кабеля на устройстве производится оператором, с помощью мускульной силы рабочего путем вращения приемного барабана за специальную ручку.
Максимальный диаметр кабельной продукции до 20 мм.
• Максимальная масса бухты 30 кг.
• Диаметр бухты 400- 600 мм.
• Принцип работы: воздействие рукой оператора на приводную стойку.
• Способ перемещения: стационарный.
• Время сохранения информации: неограниченное.
• Электронный счетчик.
• Питающее напряжение счетчика 220 В.
• Габаритные размеры 1610х600х350 мм.
• Масса 20 кг.
Преимущества: устройство обеспечивает аккуратное формирование бухт; оснащено измерительным устройством, обеспечивающим точность измерения; система управления проста и удобна; обладает надежностью; удобная складываемая ручка.
Такой станок имеет раздвижные штыри на отдающем барабане, что позволит подбирать внутренний диаметр под вашу бухту или вовсе устанавливать ее на ось (если у вас 50 мм внутр. диаметр)

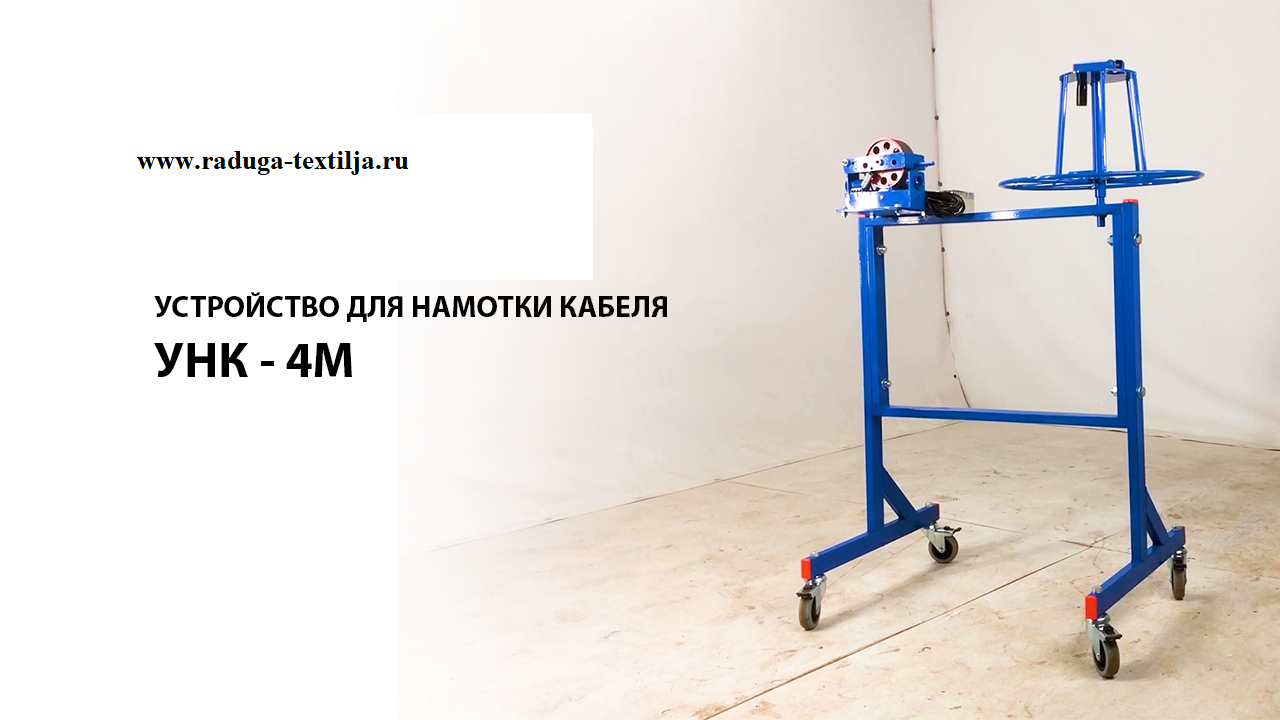

Устройство намотки (перемотки) кабеля УНК-4 М2.
Разборная конструкция с измерителем длины ИДМ-20 (ИДМ-30)
Устройство намотки кабеля УНК-4 М2 - это станок легкого класса, предназначенный для намотки кабеля в бухту с измерением длины перематываемого материала. Устройство позволяет измерять длину кабеля, максимальным диаметром до 20 мм. (30 мм). Выпускаются другие модификации этого станка для измерения длины кабеля диаметром 30 мм и 65 мм. Максимальная масса бухты может достигать до 30 кг. Конструкция устройства разборная.
В качестве отдающей части предлагаем использовать многоярусную стойку для размотки бухт.
Устройство намотки кабеля УНК-4 М2 состоит из:
- приемной части,
- измерителя длины серии ИДМ-20 ( ИДМ -30)
Устройство намотки кабеля УНК-ПАРТНЕР - это ручной станок для перемотки и измерения длины кабеля максимальным диаметром до 20 или 30 мм., в зависимости от модификации.
Устройство намотки УНК-ПАРТНЕР разработано для перемотки кабеля с бухты на бухту, а также с катушки на катушки или с катушки в бухту, массой не более 100 кг. Для облегчения съема бухты устройство намотки кабеля оснащено удобной складываемой ручкой. Технологический контроль длины осуществляется измерителем ИДМ 20 или ИДИ 30 измерители реализованы на электронном счетчике ИД.
В комплект поставки Устройства перемотки кабеля УНК-ПАРТНЕР входит:
- рама,
- приемный барабан,
- отдающий барабан,
- съемные конуса для образования бухт,
- измеритель длины,
- электронный счетчик ИД.
Измерительный стол предназначен для использования в качестве стационарного измерителя длины. Разработан для кабельно-проводниковой продукции и позволяет измерять длину кабеля, провода, троса, каната, шнура, капельной ленты и т. п. Состоит из стола - основания (надежная сварная конструкция) и измерителя длины реализованном на электронном счетчике импульсов

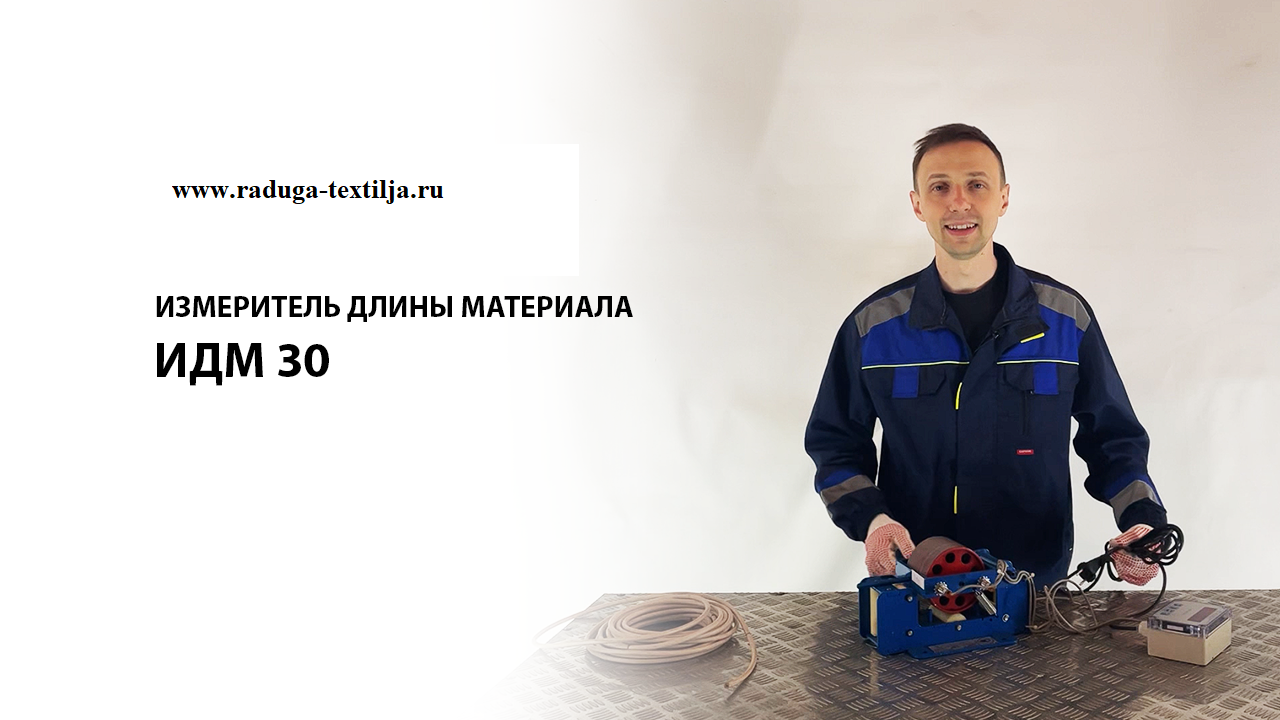

Премущества Измерителя длины кабеля ИДМ-20:
- мобильная легкая конструкция (легко перемещается);
- измеритель реверсивный;
- в счетчике ИД-2 применены оригинальные технологии повышения точности измерения;
- датчики с защитой от перегрузки.
Станок для намотки кабеля в бухту с одновременным измерением длины. Для перемотки кабеля диаметром 400-700 мм и максимальной массой 30 кг.
Станок для намотки кабеля в бухту с одновременным измерением длины. Для перемотки кабеля диаметром 400-700 мм и максимальной массой 30 кг.
Станки настольного исполнения для мерной намотки кабеля в бухты.
Станок применяется для намотки длинномерных материалов (кабель, провод, трос и т.п.) в бухту с измерением длины.
Для облегчения транспортировки бухтовщик снабжён колёсами.

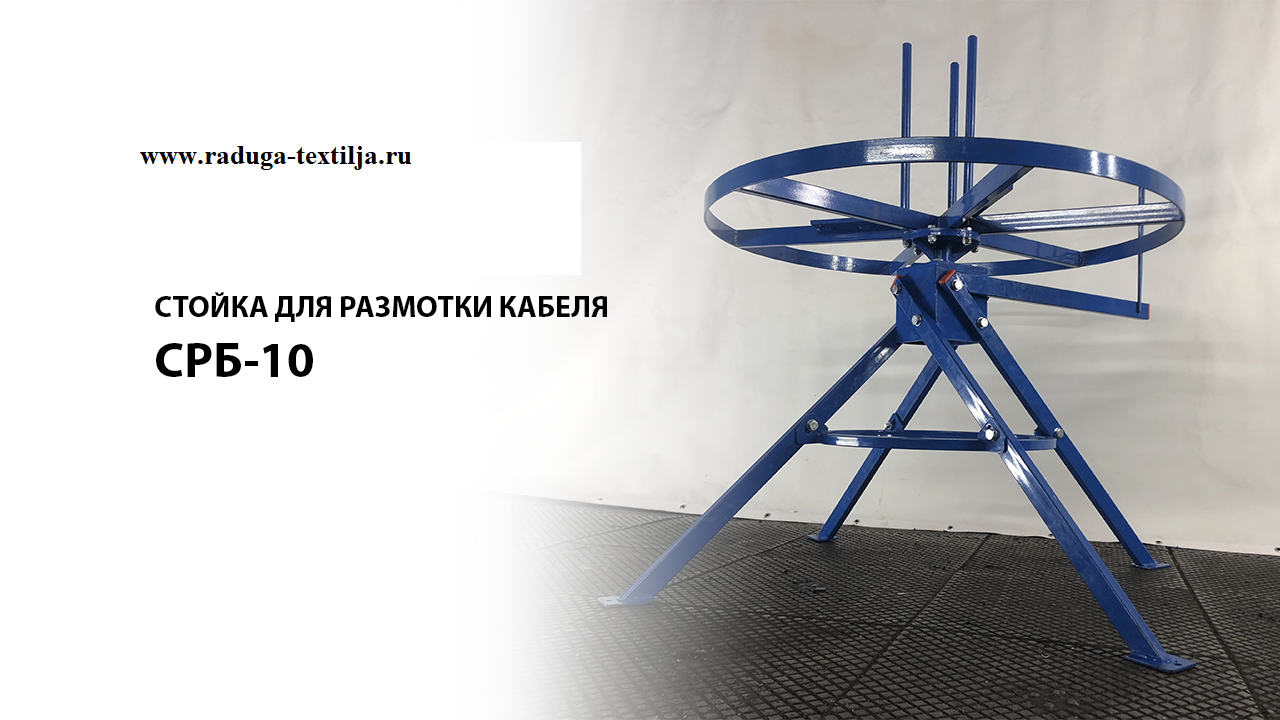

Стойка предназначена для размотки бухт с кабелем, проводом или тросом
Стойка для размотки кабельных бухт В качестве дополнительной опции стеллаж может быть оснащен измерительным узлом тип И20, И40, И70, для измерения длины кабеля/провода. Максимальная масса бухты не более 100 кг.
• Максимальный диаметр бухты не более 500 мм.
• Габаритные размеры, ДхШхВ, мм 650х700х880.
• Масса не более 10 кг.
Стойка + ручка для размотки кабельных бухт
Максимальная масса бухты не более 20 кг.
• Максимальный диаметр бухты не более 500 мм.
• Габаритные размеры 500x500x496 мм.
• Масса не более 7 кг.
Стойка раздвижная шейка для размотки кабельных бухт .
Максимальная масса бухты не более 20 кг.
• Максимальный диаметр бухты не более 500 мм.
• Габаритные размеры 500x500x496 мм.
• Масса не более 7 кг.
Станок для перемотки кабеля ПК
Станок для перемотки кабеля ПК 0,4 предназначено для размотки бухт с кабелем, проводом или тросом с наружным диаметром 400 мм, массой до 30 кг.
|
Тип оборудования |
Станок для перемотки |
|
Используемые материалы |
Веревка, Кабель, Канат, Провод, Трос, Шнур |
|
Тип привода |
Ручной |
|
Погрешность измерения |
1 % |
|
Рабочая плоскость |
Горизонтальная |
|
Принцип измерения длины |
Электронно-механический |
|
Общие параметры |
|
|
Максимальная высота бухты |
250 мм |
|
Габаритные размеры, ДхШхВ |
1200х400х400 мм |
|
Масса устройства |
13 кг |
|
Минимальный внутренний диаметр бухты |
100 мм |
|
Максимальный диаметр наматываемой продукции |
400 мм |
|
Максимальная масса наматываемой продукции |
30 кг |
|
Максимальный наружный диаметр бухты |
400 мм |
|
Минимальный диаметр осевого отверстия катушки |
23 мм |
Ручной станок для перемотки кабеля с бухты в бухту.
Устройство предназначено для размотки бухт максимальным диаметром 400 мм и весом не более 30 кг. На станке можно перематывать кабель, провод, трос, канат, веревку, гофротрубы и прочие круглые длинномеры диаметром до 20 мм.
Устройство зарекомендовало себя как отличный вариант для магазинов и небольших складов.
бухта, с которой необходимо произвести отмотку помещается на отдающий барабан. Барабан для обеспечения центровки бухты имеет специальные штыри, на которых центрируется бухта относительно оси вращения. Свободный конец перематываемого кабеля закрепляется на приемном барабане. Далее протягивается через измерительное устройство, доводится до зоны резания, фиксируется и производится сброс счетчика и с этой точки ведется измерение длины кабеля или другого перематываемого материала. Отмотка кабеля на Устройстве производится оператором, с помощью мускульной силы рабочего путем вращения приемного барабана за специальную ручку.
устройство обеспечивает аккуратное формирование бухт;
оснащено измерительным устройством, обеспечивающим точность измерения;
система управления проста и удобна;
обладает надежностью.
Устройство для перемотки кабеля, провода, троса, веревки, трубки пвх с бухты в бухту и с катушки на катушку УНК-6-5НП-М3 с ИДМ-20
Максимальный диаметр измеряемого материала
20 мм
Максимальная масса бухты
40 кг
Максимальный диаметр отдающей бухты
600 мм
Максимальный диаметр приемной бухты
500 мм
Принцип измерения
Электронный
Точность измерения длины
+/-(0,1+0,01 L); где L - длина измеряемого материала
Напряжение питающей сети
1-фазное, 220 В
Время сохранения информации при отключении питания
Неограниченно
Опция останова при достижении запрограммированной длины
+
Принцип отмотки
Электропривод

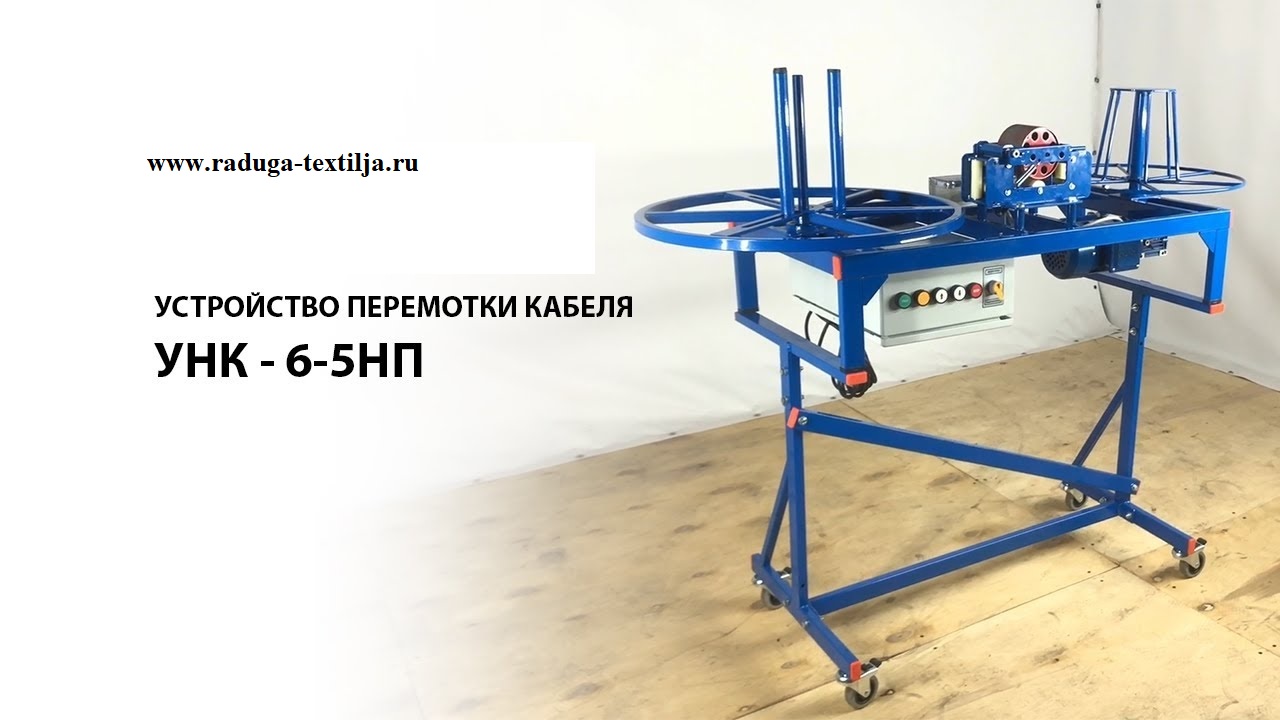

Устройство перемотки кабеля УНК-6-5НП-М3 - станок легкого класса с приводом для перемотки кабеля, диаметром до 20 (30) мм в зависимости от модификации. Устройство для перемотки кабеля УНК-6-5НП-М3 спроектировано для перемотки кабеля с бухты на бухту, массой не более 40 кг.
- Отдающая стойка станка имеет изменяемый внутренний диаметр.
- Съемные отдающий и приемный барабан
- Съемная ось.
Станок кабельный намоточный УНК-6-5НП запатентован (подробнее). Измерительный узел ИДМ имеет патент и сертификат об утверждении типа средств измерений (подробнее) - для модификации БАЗОВАЯ
В комплект Устройства перемотки кабеля УНК-6-5НП-М3 входит:
- станина;
- приемная стойка;
- измерительный узел с герметичным электронным счетчиком импульсов ИД-2,
- отдающая стойка.
Устройство перемотки кабеля УНК-6-5НП может комплектоваться измерителем длины ИДМ-20(до 20 мм в диаметре) или ИДМ-30 (до 30 мм в диаметре).
Устройство перемотки кабеля УНК-6-5НП, преимущества:
- намоточный станок обеспечивает аккуратное формирование бухт;
- отдающая стойка намоточного станка имеет изменяемый внутренний диаметр;
- наличие опции останова при достижении запрограммированной длины;
- устройство обеспечивает точность измерения;
- обладает надежностью.
Устройство намотки кабеля УНК-П - это ручной станок для перемотки и измерения длины кабеля максимальным диаметром до 20 или 30 мм., в зависимости от модификации. Устройство намотки УНК-П разработано для перемотки кабеля с бухты на бухту, а также с катушки на катушки или с катушки в бухту, массой не более 100 кг. Для облегчения съема бухты устройство намотки кабеля оснащено удобной складываемой ручкой. Технологический контроль длины осуществляется измерителем ИД 20 или ИД 30
измерители реализованы на электронном счетчике ИД-2.
В комплект поставки Устройства перемотки кабеля УНК-П входит:
- рама,
- приемный барабан,
- отдающий барабан,
- съемные конуса для образования бухт,
- измеритель длины,
- электронный счетчик ИД-2.
Измеритель длины троса ИДТ 40
Измеритель ИДТ 40 - электронно-механическое устройство для измерения длины стального каната, троса и прочих длинномерных материалов диаметром от 2 до 40 мм с погрешностью менее 1%.
Конструкция измерителя отличается наличием подвижных входных и выходных роликов, позволяющих регулировать размеры проходного окна измерителя по ширине и высоте. Усилие прижима подвижной рамы с прижимным колесом регулируется при помощи барашковой гайки. Для защиты от грязи подшипниковые опоры вынесены из рабочей зоны измерителя. Установка мерного колеса на неподвижной раме (под проходящим тросом) вкупе с увеличенным усилием прижатия прижимного колеса позволяет повысить точность измерения длины троса измерителем ИДТ 40 по сравнению с измерителями длины кабеля МИД 40.
Технические характеристики
|
Напряжение сети |
220 В |
|
Диаметр измеряемого материала |
2...40 мм |
|
Принцип измерения длины |
Электронно-механический |
|
Направление счёта |
Реверсивное |
|
Габаритные размеры рамы, ДхШхВ |
480х230х420 мм |
|
Габаритные размеры счётчика, ДхШхВ |
110х110х55 мм |
|
Масса, не более |
35 кг |
Оборудование ИДТ 40 используется для определения длины троса, каната и прочих длинномерных материалов диаметром 1...20 мм при мерной перемотке (отмотке). Измеритель длины троса состоит из двух основных частей: жесткая металлическая рама с направляющими роликами на входе и выходе и мерным колесом и электронного счётчика импульсов Мераграф-СИТ, на котором показываются измерения. Механическая часть измерителя длины троса имеет направляющие рамки с вращающимися на подшипниках скольжения роликами. Мерное колесо жёстко соединено с инкрементальным энкодером, позволяющим обеспечивать дискретность счёта до 1 мм. На входе и выходе из измерителя длины троса установлены высокопрочные износостойкие вращающиеся направляющие втулки, которые, для улучшения ремонтопригодности, сделаны сменными.
Измеритель длины троса ИДТ 20
Измеритель длины ИДТ 20 - измерительное устройство для определения длины троса, каната и прочих длинномерных материалов диаметром 1...20 мм. Измеритель длины троса состоит из электронной (счётчик импульсов, датчики) и механической части (подвижная и неподвижная рамы, мерное колесо и т.п.) .
Конструктивно, механическая часть измерителя длины троса сходна с измерителями длины кабеля типа МИД. Отличие заключается в мерном колесе, установленном на неподвижной раме и усиленной системе прижима подвижной рамы с прижимным роликом. Это сделано для исключения влияния колебаний подвижной рамы, возникающих вследствие неровности поверхности троса, на точность измерений длины. Мерное колесо жёстко соединено с инкрементальным энкодером, позволяющим обеспечивать дискретность счёта менее 1,5 мм. На входе и выходе из измерителя длины троса установлены направляющие втулки, которые, для улучшения ремонтопригодности, сделаны сменными.
Технические характеристики
Напряжение сети 220 В
Диаметр измеряемого материала 1...20 мм
Принцип измерения длины Электронно-механический
Направление счёта Реверсивное
Габаритные размеры рамы, ДхШхВ 310х210х210 мм
Габаритные размеры счётчика, ДхШхВ 110х110х55 мм
Масса, не более 20 кг
Станок для намотки провода УНК-4-2НМ с раздвижными штыря для любых внутренних и наружных диаметров бухт с ИДИ 20 мм. и ИДМ 30 мм

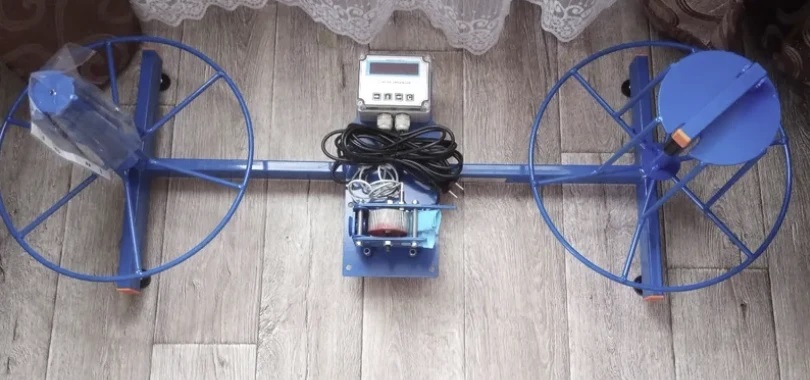

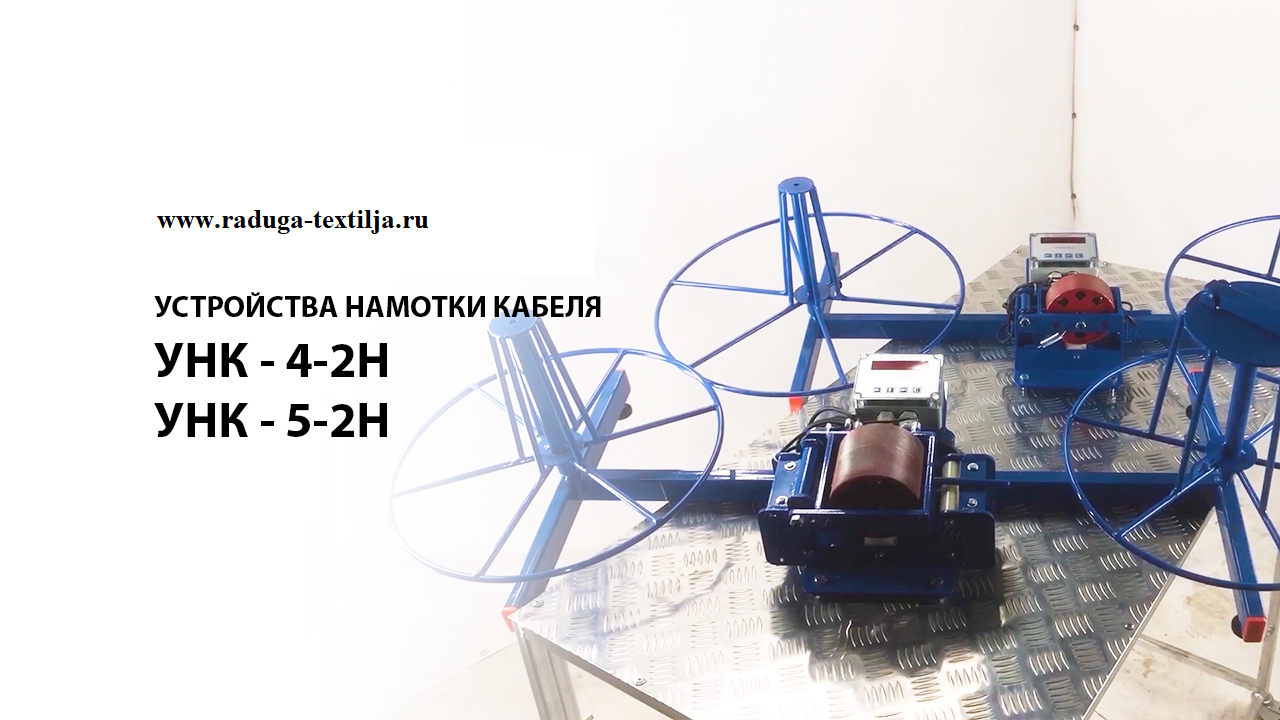

Устройство намотки кабеля УНК-4-2НМ (И-20) - это станок с ручным приводом, легкого класса, предназначенный для намотки кабеля или провода с бухты на бухту и его измерения. Устройство намотки УНК-4-2НМ разработано для перемотки кабеля не более 30 кг. Для облегчения съема бухты устройство оснащено удобной складываемой ручкой. Технологический контроль длины осуществляется измерителем тип ИДМ (И), измерители реализованы на электронном счетчике тип Мераграф. Конструкция станка проста, функциональна и состоит из нескольких основных узлов: рама; приемный барабан; отдающий барабан; измеритель длины; электронный счетчик. Принцип работы - бухта, с которой необходимо произвести отмотку помещается на отдающий барабан. Барабан для обеспечения центровки бухты имеет специальные штыри, на которых центрируется бухта относительно оси вращения. Свободный конец перематываемого кабеля закрепляется на приемном барабане. Далее протягивается через измерительное устройство, в зависимости от модификации, доводится до зоны резания, фиксируется и производится сброс счетчика и с этой точки ведется измерение длины кабеля или другого перематываемого материала. Отмотка кабеля на устройстве производится оператором, с помощью мускульной силы рабочего путем вращения приемного барабана за специальную ручку.
• Максимальный диаметр кабельной продукции 20 мм.
• Максимальная масса бухты 30 кг.
• Диаметр бухты 400 мм.
• Принцип работы: воздействие рукой оператора на приводную стойку.
• Способ перемещения: стационарный.
• Время сохранения информации: неограниченное.
• Электронный счетчик.
• Питающее напряжение счетчика 220 В.
• Габаритные размеры 1310х400х350 мм.
• Масса 15 кг.
Преимущества: устройство обеспечивает аккуратное формирование бухт; оснащено измерительным устройством, обеспечивающим точность измерения; система управления проста и удобна; обладает надежностью; удобная складываемая ручка.
Станок для намотки провода УНК-4-2НМ с раздвижными штыря для любых внутренних и наружных диаметров бухт. С ИДМ 40 мм
• Максимальный диаметр кабельной продукции 40 мм.
• Максимальная масса бухты 30 кг.
• Диаметр бухты 400 мм.
• Принцип работы: воздействие рукой оператора на приводную стойку.
• Способ перемещения: стационарный.
• Время сохранения информации: неограниченное.
• Электронный счетчик.
• Питающее напряжение счетчика 220 В.
• Габаритные размеры 1310х400х350 мм.
• Масса 15 кг.
УНК-5-2НМ М2 (ИДМ-20, ИДМ 30) Станок намоточный "Раздвижная шейка"
• Максимальный диаметр кабельной продукции 20 мм.
• Максимальная масса бухты 30 кг.
• Диаметр бухты 500 мм.
• Принцип работы: воздействие рукой оператора на приводную стойку.
• Способ перемещения: стационарный.
• Время сохранения информации: неограниченное.
• Электронный счетчик.
• Питающее напряжение счетчика 220 В.
• Габаритные размеры 1410х500х350 мм.
• Масса 18 кг.
УНК-5-2НМ М2 (ИДМ-40) Станок намоточный "Раздвижная шейка"
• Максимальный диаметр кабельной продукции 40 мм.
• Максимальная масса бухты 30 кг.
• Диаметр бухты 500 мм.
• Принцип работы: воздействие рукой оператора на приводную стойку.
• Способ перемещения: стационарный.
• Время сохранения информации: неограниченное.
• Электронный счетчик.
• Питающее напряжение счетчика 220 В.
• Габаритные размеры 1410х500х350 мм.
• Масса 18 кг.
Устройство (станок) перемотки (намотки) кабеля (провода, троса, веревки, трубки пвх) в бухты УНК-4-2Н МОД.2 с ИДМ-20
Исполнение измерительного узла
ИДМ-20
Диаметр измеряемого материала
3-20 мм
Принцип измерения
Электронный
Время сохранения информации при отключении питания
Неограниченно
Питающее напряжение
220 в
Точность измерения длины
± (0,1+0,01*L), где L -- Длина
Принцип отмотки
Воздействие на приводную стойку рукой оператора
Максимальная масса бухты
30 кг
Максимальный внешний диаметр бухты
400 мм
Масса
20 кг
УСТРОЙСТВО ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УНК-4-2Н МОД.2 с ИДМ-20 - "СТАНДАРТ"
УНК-4-2Н мод.2 с ИДМ-20 "СТАНДАРТ" позволяет перематывать и измерять длину кабельно-проводниковой продукции и других длинномернов диаметром до 20 мм. Чаще всего используется для измерения длины при отгрузке готовой продукции в магазинах розничной тороговли для отмотки отрезков заданной длины. Устройство предназначено для перемотка кабеля с бухты в бухту, массой не более 30 кг. Для облегчения съема бухты устройство оснащено удобной складываемой ручкой. Технологический контроль длины осуществляется измерителем длины ИДМ-20, реализованном на электронном счетчике импульсов ИД-2.
В КОМПЛЕКТ ПОСТАВКИ УНК-4-2Н МОД.2 с ИДМ-20 "СТАНДАРТ" ВХОДИТ:
- рама,
- приемный барабан,
- отдающий барабан,
- измеритель длины ИДМ-20.
"СТАНДАРТ" (БАЗОВАЯ) КОМПЛЕКТАЦИЯ УНК-4-2Н МОЛ.2 с ИДМ-20 ВКЛЮЧАЕТ В СЕБЯ:
- сертифицированный измеритель длины ИДМ-20,
- реверсивный счетчик ИД-2 со звуковой индикацией,
- удобная складная, вращающаяся ручка на приводном барабане.
ПРЕИМУЩЕСТВЕННЫЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УНК-4-2Н МОД.2 "СТАНДАРТ":
- надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с использованием роботизированных сварочных комплексов;
- длительный эксплуатационный ресурс;
- обеспечивает аккуратное формирование бухт;
- удобная складываемая ручка;
- измеритель реализован на герметичном электронном счетчике ИД-2, который зарекомендовал себя как исключительно надежное устройство;
- системам управления проста и удобна.
Станок (Устройство) для перемотки кабеля в бухту УНК-4-2Н мод. 2 с ИДМ-30
Исполнение измерительного узла
ИДМ-30
Диаметр измеряемого материала
3-30 мм
Принцип измерения
Электронный
Время сохранения информации при отключении питания
Неограниченно
Питающее напряжение
220 в
Точность измерения длины
± (0,1+0,01*L), где L -- Длина
Принцип отмотки
Воздействие на приводную стойку рукой оператора
Максимальная масса бухты
30 кг
Максимальный внешний диаметр бухты
400 мм
Масса
20 кг
УСТРОЙСТВО ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УНК-4-2Н МОД.2 с ИДМ-30 - "СТАНДАРТ"
УНК-4-2Н мод.2 с ИДМ-30 "СТАНДАРТ" позволяет перематывать и измерять длину кабельно-проводниковой продукции и других длинномернов диаметром до 30 мм. Чаще всего используется для измерения длины при отгрузке готовой продукции в магазинах розничной тороговли для отмотки отрезков заданной длины. Устройство предназначено для перемотка кабеля с бухты в бухту, массой не более 30 кг. Для облегчения съема бухты устройство оснащено удобной складываемой ручкой. Технологический контроль длины осуществляется измерителем ИДМ-30, реализованном на электронном счетчике импульсов ИД-2.
В КОМПЛЕКТ ПОСТАВКИ УНК-4-2Н МОД.2 с ИДМ-30 "СТАНДАРТ" ВХОДИТ:
- рама,
- приемный барабан,
- отдающий барабан,
- измеритель длины ИДМ-30.
"СТАНДАРТ" (БАЗОВАЯ) КОМПЛЕКТАЦИЯ УНК-4-2Н МОЛ.2 с ИДМ-30 ВКЛЮЧАЕТ В СЕБЯ:
- сертифицированный измеритель длины ИДМ-30,
- реверсивный счетчик ИД-2 со звуковой индикацией,
- удобная складная, вращающаяся ручка на приводном барабане.
ПРЕИМУЩЕСТВЕННЫЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УНК-4-2Н МОД.2 "СТАНДАРТ":
- надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с использованием роботизированных сварочных комплексов;
- длительный эксплуатационный ресурс;
- обеспечивает аккуратное формирование бухт;
- удобная складываемая ручка;
- измеритель реализован на герметичном электронном счетчике ИД-2, который зарекомендовал себя как исключительно надежное устройство;
- системам управления проста и удобна.
